Монтаж сальника конструкции МКВ
Для монтажа сальника исполнения МКВ необходимо сделать приспособление из подручных материалов:
1. Подобрать пластиковую бутылку объемом 1,5 ... 2,5 литра, имеющую на боковой поверхности цилиндрическую часть.

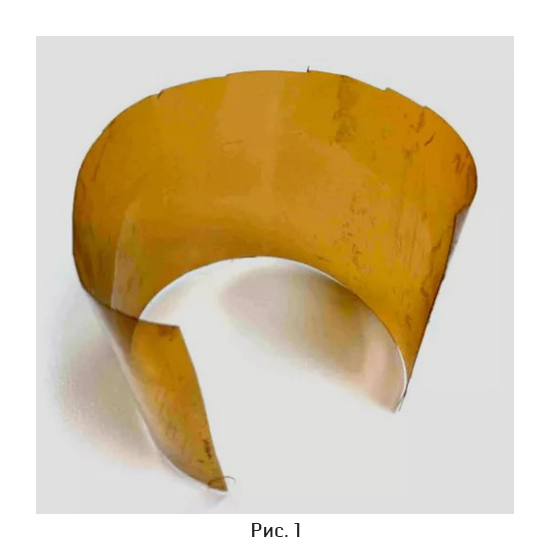

2. Вырезать боковую цилиндрическую поверхность бутылки ножницами и разрезать вдоль (рис. 1).

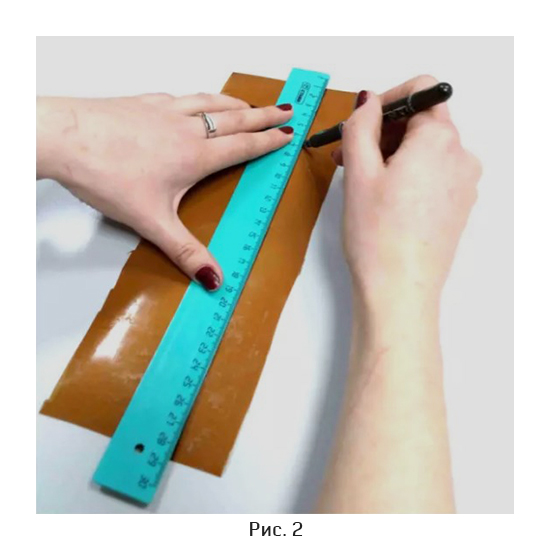

3. Развернуть цилиндрическую часть, положить на стол и разметить полосу шириной 25 мм (рис. 2).

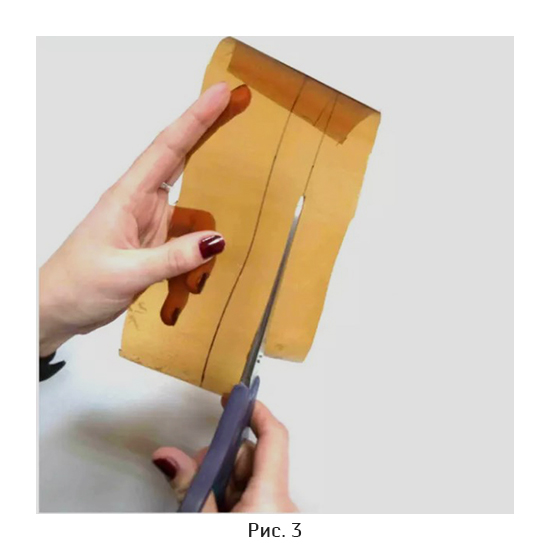

4. Отрезать полосу пластика ножницами по расчерченной линии (рис. 3).

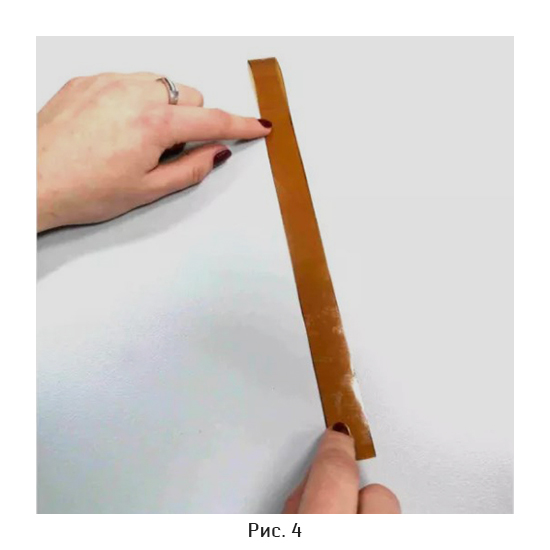

5. Отрезанная полоса (рис. 4).

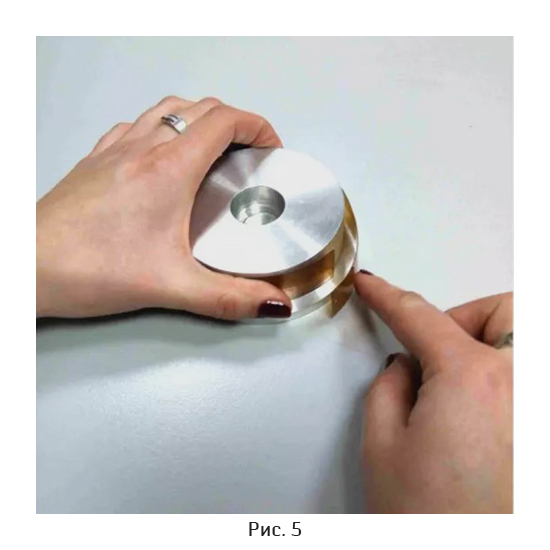

6. Примерить пластиковую полосу, обернув её вокруг коленчатого вала, в нашем случае это металлическая оправка, диаметр которой равен диаметру коленчатого вала. Отрезать полосу по длине так, чтоб отрезанный конец заходил на 10 мм. на начало полосы (рис. 5).

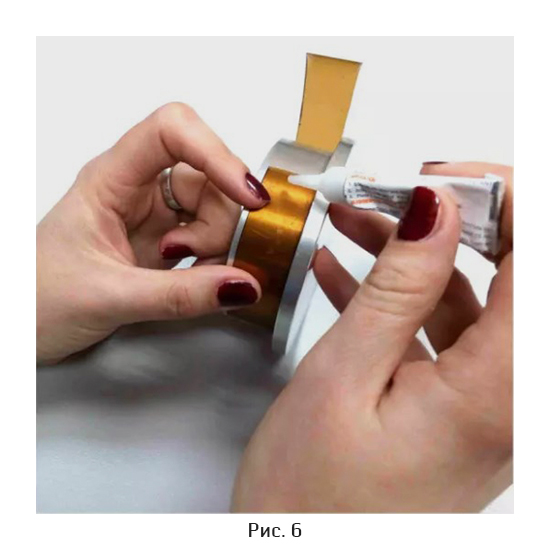

7. На край полосы, прижатый к валу нанести немного суперклея (рис. 6).

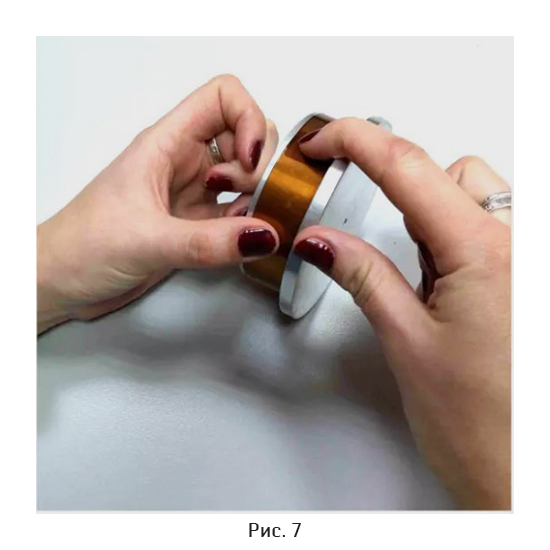

8. Прижав пальцем склеить полосу (рис 7). При этом получится цилиндрическое кольцо из пластиковой полосы, которое своим внутренним диаметром свободно одевается на коленчатый вал двигателя.

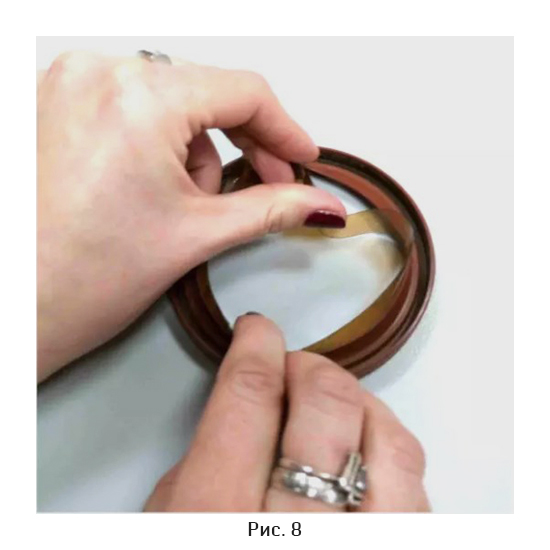

9. Вставить полученное кольцо внутрь сальника, прогнув одну из сторон кольца внутрь. После этого аккуратно нажав пальцем изнутри кольца на прогнутую вовнутрь часть выправить кольцо до круглого состояния (рис. 8).

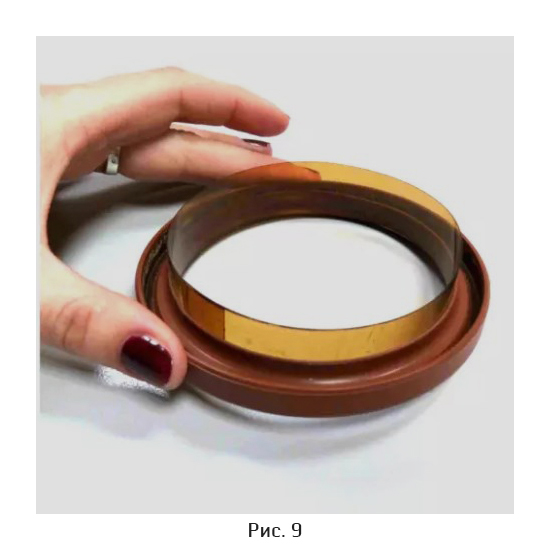

10. Прижав к плоской поверхности выправить положение пластикового кольца, которое должно быть вровень с внутренним торцом сальника, направленным в двигатель, и торчащим с наружной стороны сальника. В итоге получен сальник исполнения МКВ с растянутой пластиковым кольцом рабочей частью, который можно монтировать на коленчатый вал (рис.9).
11. Сальник рекомендуется монтировать двумя способами, со снятием держателя сальника с двигателя и без снятия. В первом случае кольцо вставляют в сальник запрессованный в держатель, во втором случае, при установленном на двигателе держателе, сальник с кольцом внутри одевается на коленчатый вал, продвигается к держателю и запрессовывается в держатель легкими ударами молотка через приспособление.
12. После монтажа сальника пластиковое кольцо вынуть из сальника за торчащую наружу часть и утилизировать.
